DTS - Dynamic Test Stand

ADASカメラシステム評価用 完全自動テストスタンド

ADASカメラシステムの性能と有効性の評価

DTS(Dynamic Test Stand)は、コントラスト検出確率(CDP)およびその他の方法を使用して、視野内の物体を識別および検出する自動車用カメラの機能を評価します。
DTSは、IEEE(Institute of Electrical and Electronics Engineers) - P2020 ワーキンググループ(Automotive Image Quality Working Group)が策定する評価方法と一致するように開発された、ADAS向け車載カメラ評価用完全自動テストスタンドです。

主な特徴:

・コントラスト検出確率(CDP)
・色分解能 (CSP)

・変調光緩和率 (MMP)
・モーションアーチファクト(ぼかし)
・歪み補正用マウント

主要性能評価指標(KPIs)の評価

DTSは、LG3技術に基づいた6つの白色LED光源とiQ-LED搭載の2つのCAL2を使用して、自動車の走行環境における、多様なフリッカー周波数を含む、様々な照明状況を再現します。
このADAS向け車載カメラ評価用完全自動テストスタンドは、ハイダイナミックなシーンを提供することができ、HDRレンダリングの評価および特性評価ができます。

コントラスト検出確率

変調光緩和率(フリッカー)

モーションアーチファクト

色分解能

DTSソフトウェアの機能

・DTS-動作シークエンス作成機能
 ▶ カスタム評価シークエンスを生成
・DTS-操作機能

 ▶ ハードウェアの制御とシークエンスの管理

・DTS-分析機能

 ▶ テスト結果をすばやく分析

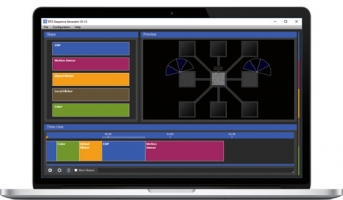

DTSシ-クエンス生成ソフトウェア

関連資料ダウンロード

動画による製品紹介

 英語音声付きの動画は、YouTubeの字幕自動作成・翻訳機能を利用して、日本語字幕を表示することも可能です。
 ※システムの音声認識による字幕作成、自動翻訳のため、メーカーによる正確な情報ではありませんのでご了承ください。
 【パソコンの場合】
  英語字幕:
  画面右下の「字幕」アイコンをクリック → 「字幕」アイコンの下に赤線が表示され、字幕がオンになります。
  日本語字幕:
  英語字幕をオンにし、「設定」アイコンをクリック →「字幕」を選択 →「自動翻訳」を選択 → 一番下の「日本語」を選択



・DTS(Dynamic Test Stand)の概要

・DTS - 複数のKPIsのシークエンスベースでの測定が可能な完全自動テストスタンド

・DTS - KPIs(コントラスト検出確率、フリッカー、色分解能、モーションアーチファクト)の評価

・DTS - 色分解能(CSP)評価風景

更新日: 2021/03/24
