CAL2

iQ-LED搭載 小型光源

適用性に富むカメラ校正用光源

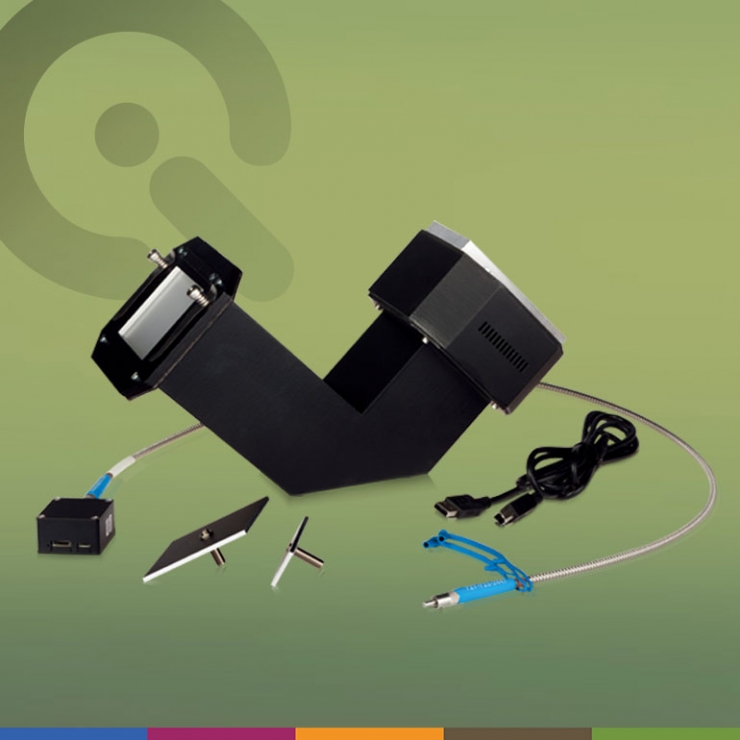

この超小型光源は、iQ-LED技術に基づいて、さまざまな測定分野に適応できます。そのエッジ型ボックス設計は、生産ラインでのカメラの校正に特に適しています。ボックスの開口部に付属する、改良されたランバート特性を備えた無反射型ディフューザーフィルターにより、照明の均一性を保証します。

CAL2には、iQ-LEDソフトウェア(iQ-LED制御用専用ソフトウェア)と外付けスペクトロメーターが付いており、製品寿命の全期間で最適な照明を得ることができます。iQ-LEDが使用されていることにより、標準光源から種々のカラーパッチまで、あらゆるものを含むさまざまなスペクトルを再現することができます。また、ユーザー独自の制御ソフトウェアへも簡単に組み込めるよう、全てのiQ-LED搭載製品で使える iQ-LED API(C++API、C API)を別売オプションで提供しています。

主な特徴:

・iQ-LEDの全機能を搭載
・均一性 > 96%
・数秒以内のカメラ校正
・改良された無反射型ディフューザーフィルター
・生産ライン組み込みに最適
・コンパクト設計


生産ライン適用性

CAL2とそれに付属するiQ-LEDソフトウェアは、生産ラインでの複数の校正デバイスやテストデバイスの代わりとして使用できるため、大量のカメラ校正や評価をより効率的に行うことが可能です。CAL2を生産ラインに組み込む際は、光源からスペクトロメーターを分離して利用することができます。

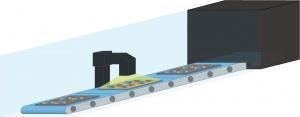

複数のカメラモジュールを同時に校正する際のCAL2使用例
