医療 / 内視鏡
Medical / Endoscopy

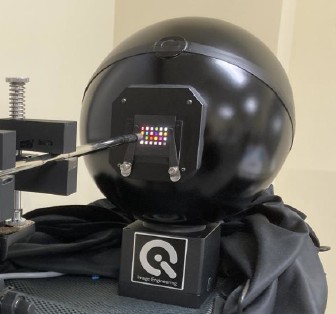

医療用内視鏡は、製品固有の照明装置（光源）でチャートを照明しての評価が必要な場合があるため、内視鏡光源のライトガイドを内視鏡用テスト用積分球 CAL4に直接導入し、小型のD35サイズ（50 x 50 mm）透過チャートを照明します。
※CAL4にはiQ-LED等の光源は搭載されておりません。
チャートは、解像度測定用として、正弦波Siemens starのTE253 9x（ISO規格12233に準拠）、色再現性測定用として、ColorCheckerチャートTE188が推奨されます。
画像解析ソフトウェアiQ-Analyzer-Xでは、これらの測定項目の解析が可能です。
＜推奨品＞
積分球：CAL4 （※iQ-LED等の光源は搭載されておりません）
透過測定用チャート：TE253 9x,TE188,TE240, TE250
解析用ソフトウェア：iQ-Analyzer-X
※TE250はiQ-Analyzer-X非対応

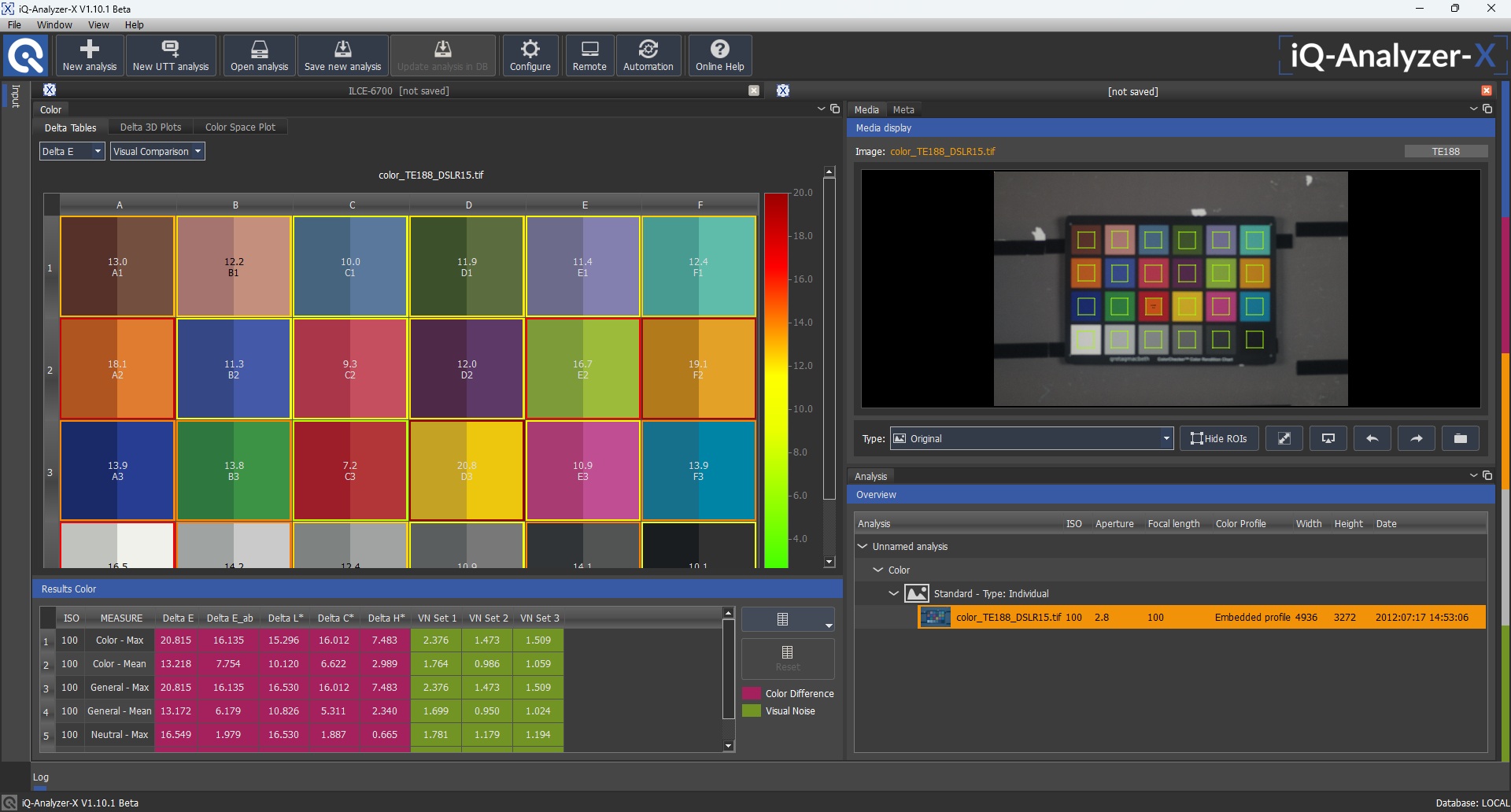

各カラーパッチに対する各カラーパッチに対する
評価対象カメラにおける色味の変化量を評価する
医療／内視鏡カメラ向け推奨製品ラインアップ
iQ-Analyzer-X
次世代画像解析ソフトウェア
iQ-FoV Box XS
広視野カメラ（内視鏡）用
解像力測定装置
医療／内視鏡カメラ評価の主なアプリケーション
Camera Resolution
高解像度画像がない場合、重要な物体やアーティファクトがぼやけて見えたり、誤って識別されたりする可能性があり、医療関係者が誤った結論を導き出すことにつながります。
Optical Distortion
内視鏡カメラは一般的に広視野のため、歪曲（ディストーション）の問題が生じる可能性があります。ディストーションの影響を理解することは、画質にとって非常に重要です。
Color Calibration
内視鏡カメラは、対象物がシーン内で正しく描写されるように、適切な色補正を行う必要があります。
Signal-to-Noise Ratio (SNR)
信号対雑音比（SNR）は、背景ノイズに対する画像の鮮明度を示す指標です。画像に不要なノイズがあると、解像度の低下やテクスチャーロスにつながります。
医療／内視鏡カメラのテストソリューション例
テストセットアップ１：CAL4を使用した内視鏡カメラの評価
このテストソリューションの目的は、内視鏡カメラに関連する主要な画像品質性能を評価することです。評価項目には、解像度、ダイナミックレンジ、コントラスト差、色精度、ノイズ、光学ディストーションなどが含まれます。
＜推奨製品＞
・解像度チャートTE253 9x
・カラーチャート TE188
・CAL4
・iQ-Analyzer-X
このセットアップは、50mm x 50mmのチャート面全体に均一な照明を提供する0.3m積分球CAL4を中心に構築されています。テストチャートは、最小サイズのD35（50×50mm）を使用し、iQ-Analyzer-Xでテスト結果を解析します。
テストセットアップ２：iQ-FoV Box XSを使用した内視鏡カメラの検査
このテストソリューションの目的は、内視鏡カメラに関連する主要な画像品質性能を評価することです。評価項目には、解像度、ダイナミックレンジ、コントラスト差、色精度、ノイズ、光学ディストーションなどが含まれます。
＜推奨製品＞
・iQ-Fov Box XS
・傾斜エッジチャート（専用テストチャート）TE283
・Universal Camera Mount
・iQ-Analyzer-X
このセットアップは、iQ-FoV Box XSを中心に構築されています。内視鏡カメラのような広視野における解像度測定に最適です。対応するテストチャートはTE283傾斜エッジチャート（50 x50mm）で、iQ-Analyzer-Xでテスト結果を解析できます。
医療／内視鏡カメラ評価に関する国際規格
