チャート

解像度

デジタルカメラをテストする際、最も重要な数値は解像度です。ISO規格12233 (デジタルスチールカメラ)とISO規格 16067(スキャナー)に準拠する解像度とは、撮影したシーンのディテールを再現する画像取込装置の能力のことです。ここで重要なことは、ピクセル数が解像度と同じではないということです。画像数は必要な解像度を達成するために必要ですが、レンズやエイリアス除去フィルター等の光学パーツばかりでなく、画像処理もカメラの解像度に大きな影響を及ぼします。また、ピクセル数が小さければ小さいほど、結果として得られる解像度に対する光学コンポーネントの影響は大きくなります。

Image Engineering社の解像度測定の標準チャートは、正弦波Siemens starチャートTE253 (最新ISO規格12233の一部)です。光学的な中心から周辺までの減衰を評価するため、本チャートは画像内の9つの位置で解像度の解析ができます。3列に分離できるため、本チャートは様々な画像のアスペクト比に調整できます。全画像面上で更に多くの情報を得るため、TE268は25のSiemens starで構成されています。

カメラの解像度を測定するもう一つのアプローチに斜めエッジの解析があります。この方法はISO規格12233に詳細に記述されていますが、画像処理のステップがエッジ解析がもはやカメラの解像度を現さないまでエッジに影響を及ぼす為、シ ャープニングや圧縮が殆ど使用されない場合のみ適用できます。Electronic Imaging Conference 2008で公表された予備試験によれば、Siemens starと斜めエッジは、圧縮とシャープニングを掛けない限り、同じ結果が生じると示されています。独特な生産技術により、正弦波Siemens starを持つTE253とTE268(Hシリーズ)の新しい世代が到来しました。本技術は、印画紙に極めて高解像度の連続トーン構造を制作し、弊社の標準A1066サイズのターゲットを使用して、180 メガピクセルまでのカメラを測定できます。この段階に到達するため、各Siemens starの中心マークのサイズを12mmから5mmまで縮小しました。小さなマークを正確に検知するため、カメラは最小8メガピクセルの画素数を持つ必要があります。

▲TE253 single

▲TE253 9x(アスペクト比可変)

▲TE268(アスペクト比可変)

主要な解像度チャート

※チャート番号をクリックすると、IE社サイトの情報が
 表示されます。
※下記チャートは、画像解析ソフトウェア
iQ-Analyzer-X
 での解析が可能です。

TE253 single:正弦波変調Siemens star

TE253 9x:正弦波変調Siemens star(ISO規格12233準拠)

TE268:レンズ解像度テストチャート

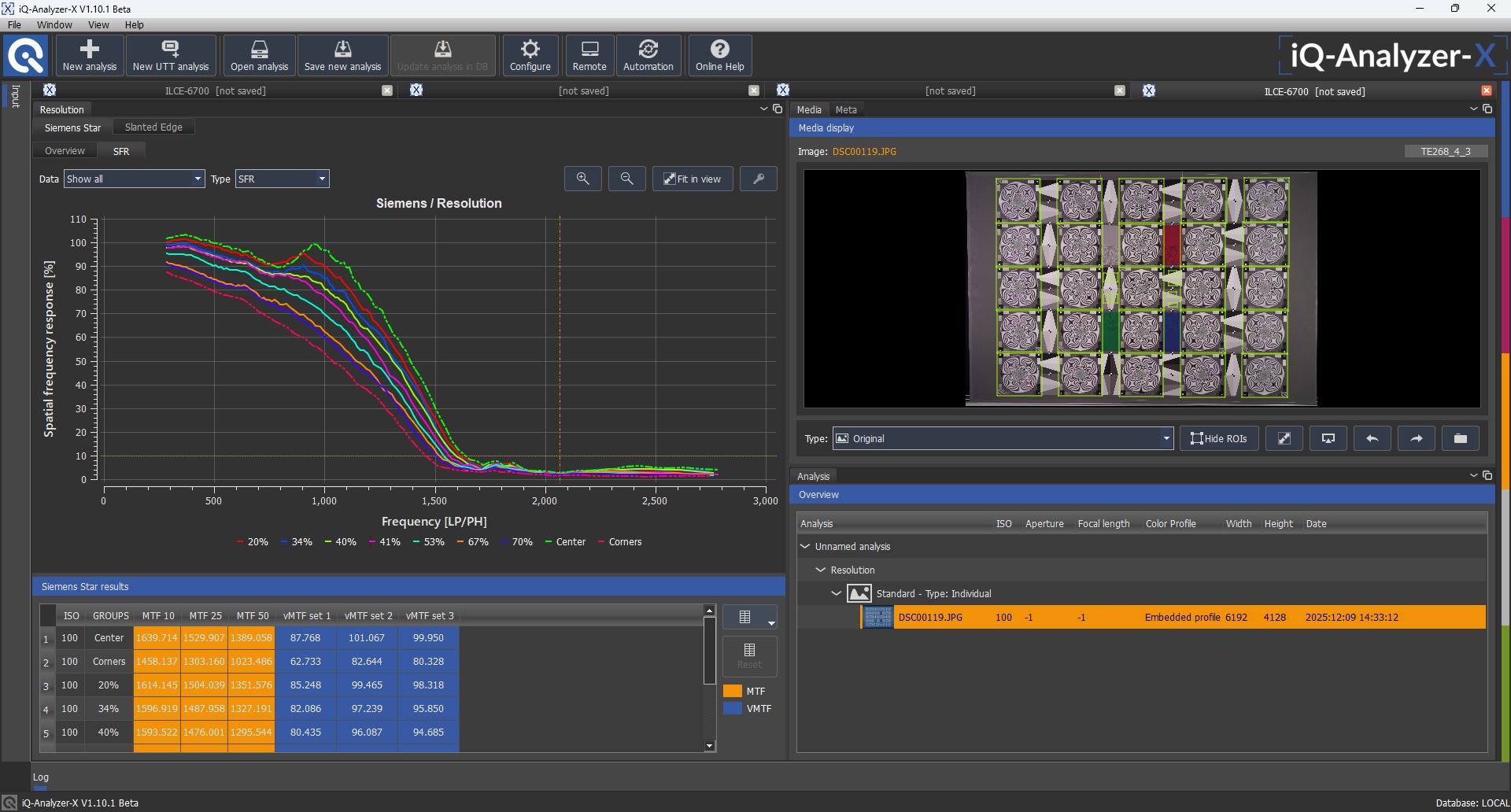

iQ-Analyzerによる解析結果例

histogram

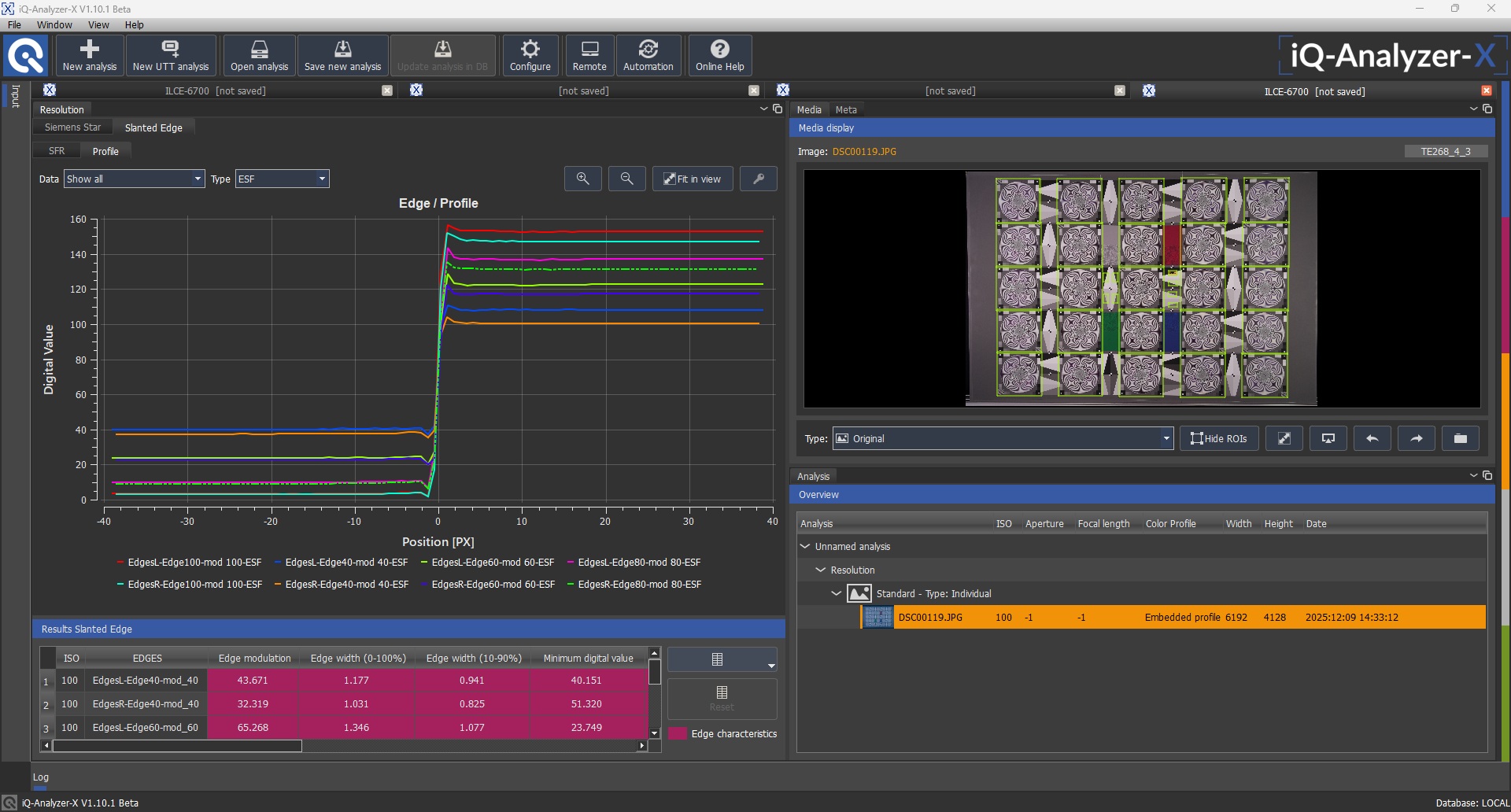

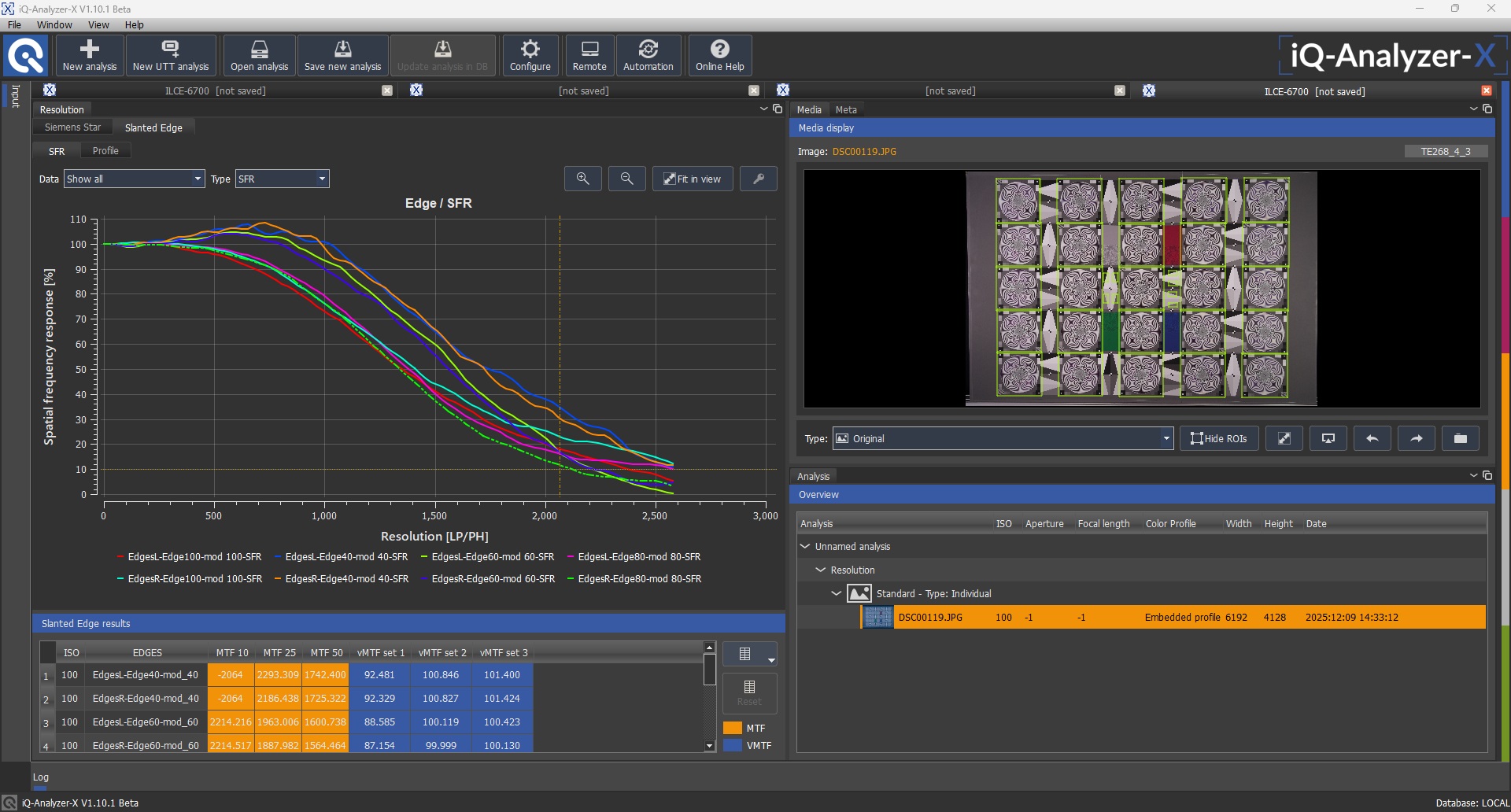

SFR Edge

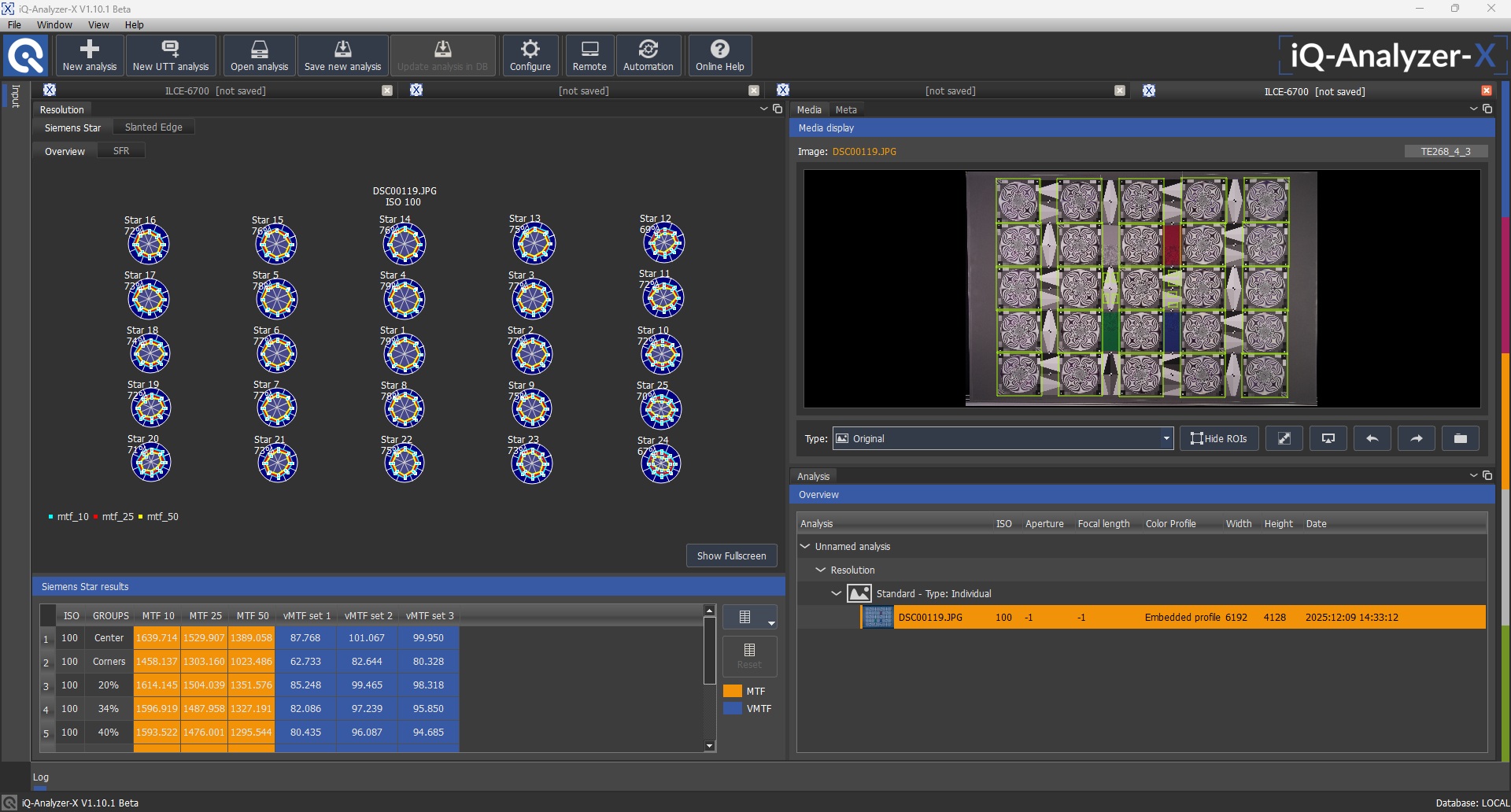

overview

動画による製品紹介

 英語音声付きの動画は、YouTubeの字幕自動作成・翻訳機能を利用して、日本語字幕を表示することも可能です。
 ※システムの音声認識による字幕作成、自動翻訳のため、メーカーによる正確な情報ではありませんのでご了承ください。
 【パソコンの場合】
  英語字幕:
  画面右下の「字幕」アイコンをクリック → 「字幕」アイコンの下に赤線が表示され、字幕がオンになります。
  日本語字幕:
  英語字幕をオンにし、「設定」アイコンをクリック →「字幕」を選択 →「自動翻訳」を選択 → 一番下の「日本語」を選択



・解像度およびテクスチャー・ロスの概要
