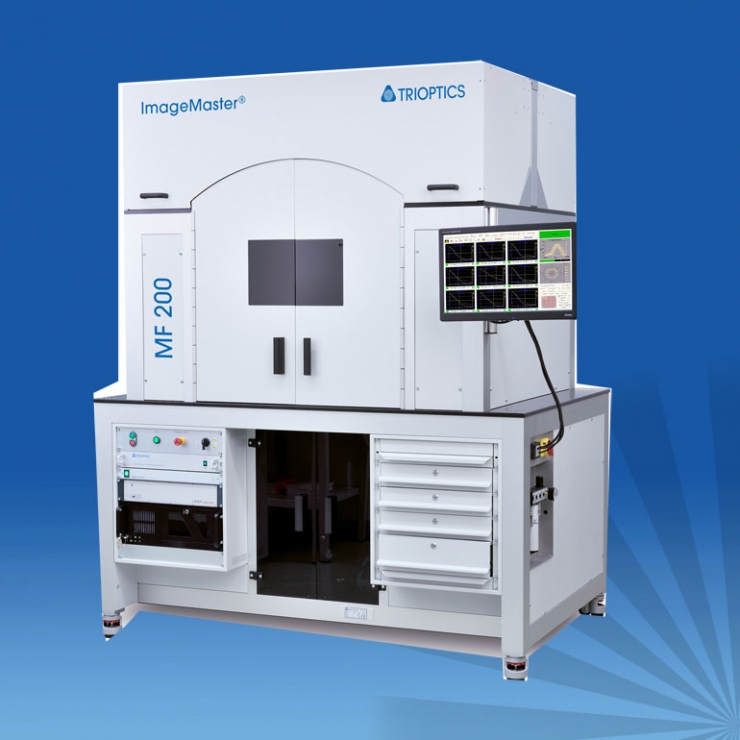

ImageMaster® MF 200

マルチフィールド測定対応 自動MTF測定装置(Large EFL)

ImageMaster®MFは、研究開発や陰湿保証向けの1個おき(シングルシート)の自動MTF測定装置です。非常に正確な回転ベアリングによってレンズの360°MTF測定が可能です。 レンズが回転すると、MTFはいくつかのフィールド位置で連続的に測定されます(MultiField = MF)。

ImageMasterMF200は、対象サンプルのEFLが18-200mm範囲と、EFLの長いレンズを対象としています。

■主な測定項目(一部オプション)
MTF(軸上軸外)/EFL/FFL/BFL/ディストーション/Fナンバー/像面湾曲/倍率色収差/軸上色収差/非点収差/周辺光量比/主光線角度/DOF

■主な仕様

Optical set up Infinite imaging set up
MTF accuracy on axis +/- 2 % MTF
MTF repeatability on axis +/- 1 % MTF
Sample EFL range 18 mm - 200 mm
Sample FOV 10°-90°
