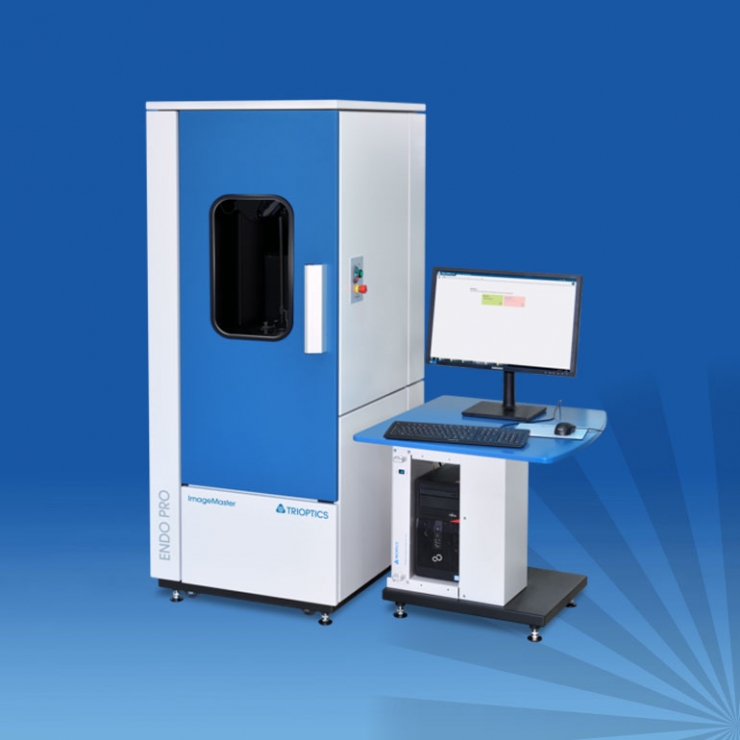

ImageMaster® Endo PRO

内視鏡用 MTF測定装置

医療用内視鏡の製造においては、画質の信頼できる品質管理が不可欠です。 新しいImageMaster®Endo PROを使用すると、すべての関連測定パラメータを1回の測定プロセスで自動的に測定できます。 これにより、測定証明書の発行を含む生産における効率的な品質管理が可能になります。この高度にフレキシブルなシステムは、Cマウントカメラアダプターを備えた眼球だけでなく内視鏡も測定します。

ソフトウェアは、測定プロセスを自動化する多数の機能を提供し、オペレーターから独立しています。 同じ内視鏡タイプの連続測定の場合、セットアップ時間は1分未満です。 すべての標準測定パラメータの測定時間が2分半であることから、1時間に最大17個の内視鏡を測定できることを意味します。

Technical Data ImageMaster® Endo PRO
Endoscope lengths 140mm-550mm
Maximum distance from object 50 mm
Alignment time 2 min
Measurement time MTF < 60 s
Measurement time for all Standard Parameters 2,5 min
Measurement time for Standard and Extended Parameters 4 min
Measuring points 25
Viewing perspective 0-90°
Maximum field of view 130°
Spatial frequency up to 350 lp/mm
Accuracy
(MTF on-axis and off-axis)
± 0.03 MTF
Repeatability
(MTF on-axis and off-axis)
±0.02 MTF

* Depends on collimator
** Larger on request
