高精度MTF測定装置

ImageMaster® Universal

Image Master® Universalは、撮像光学系を対象としたMTF測定及び収差解析を行います。
被検試料の仕様により、最適な光学系倍率、イメージアナライザー、測定波長、共役長など様々なセットアップが変更でき、ユーザに最適な仕様にてMTF測定機を製作します。

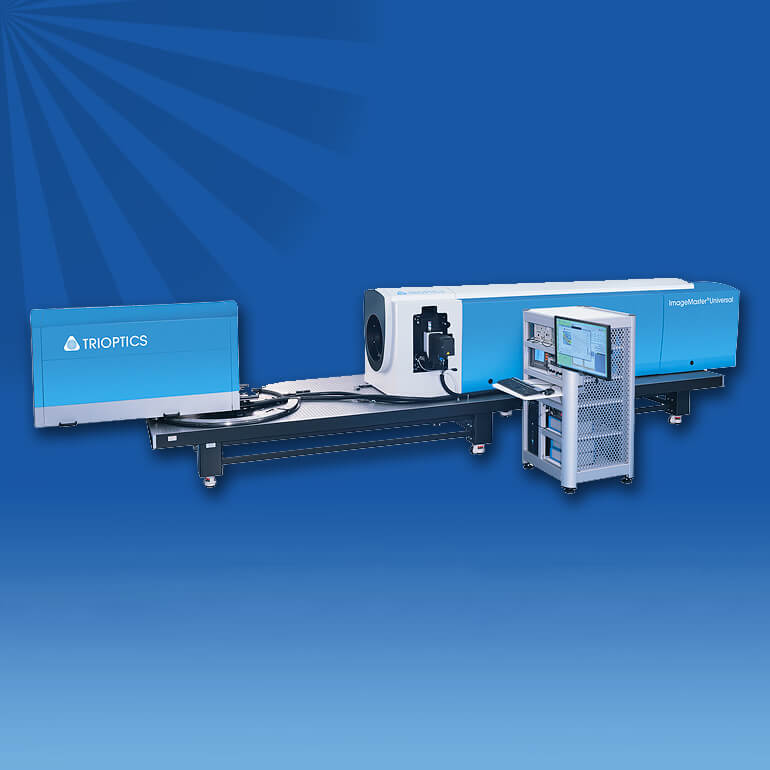

ImageMaster® Universal

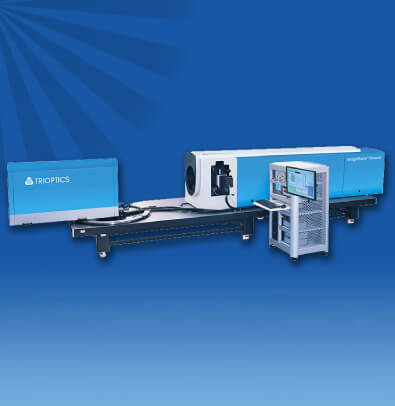

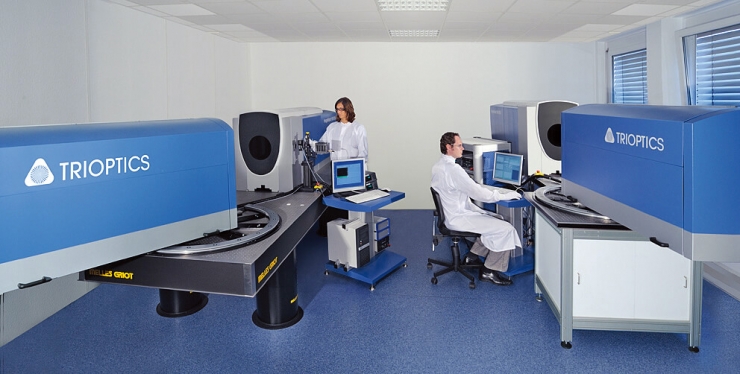

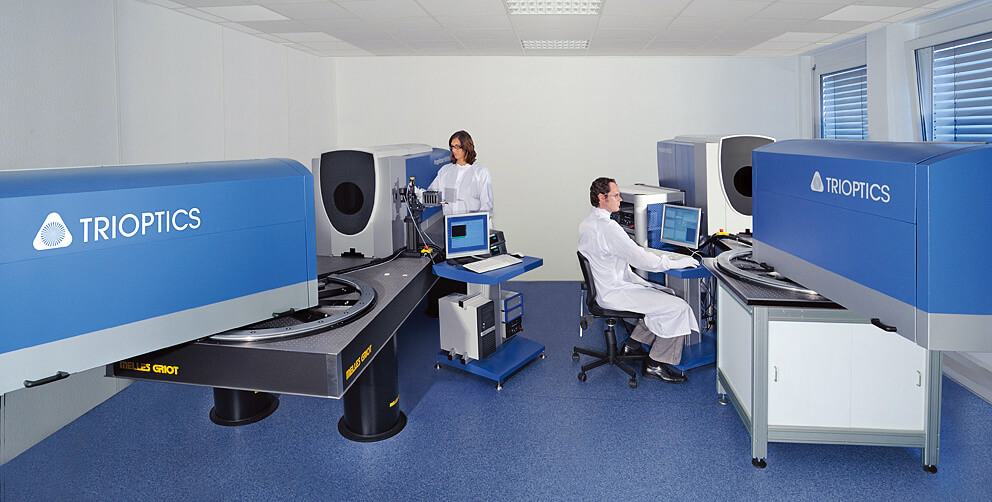

▲ImageMaster® Universal

ImageMaster® Universal

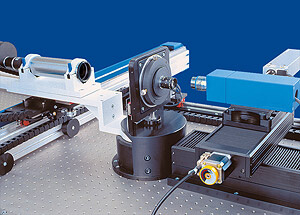

▲ImageMaster® Universal

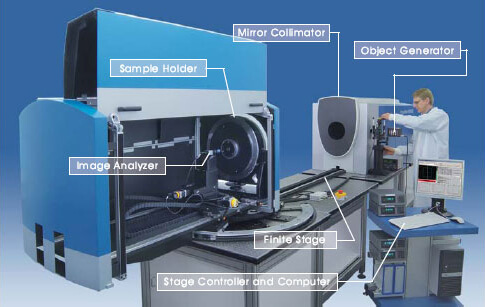

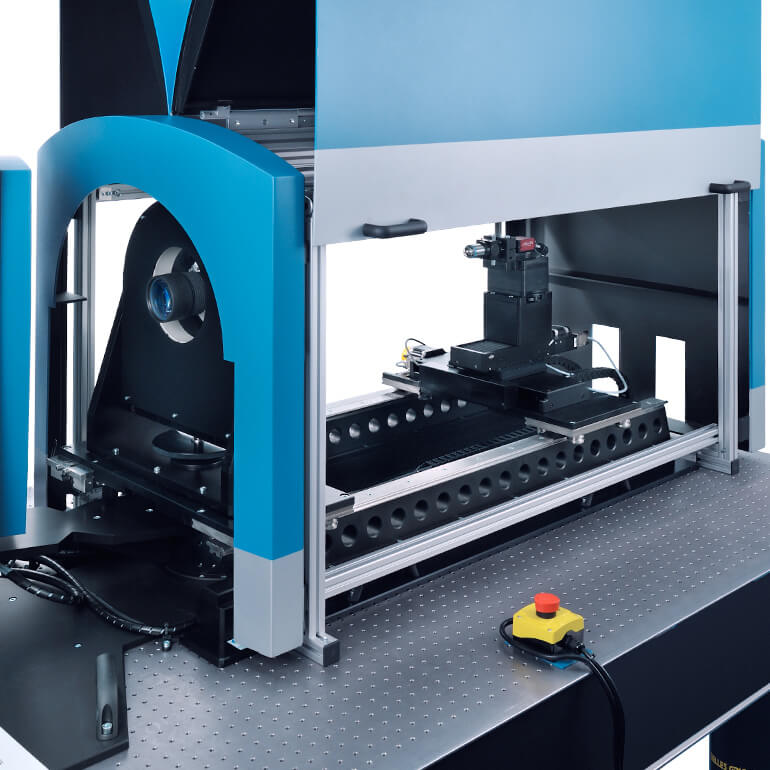

ImageMaster® Universal - a flexible system for MTF measurements

ImageMaster® Universal -
a flexible system for MTF measurements

Finite

▲Finite

Infinite

▲Infinite

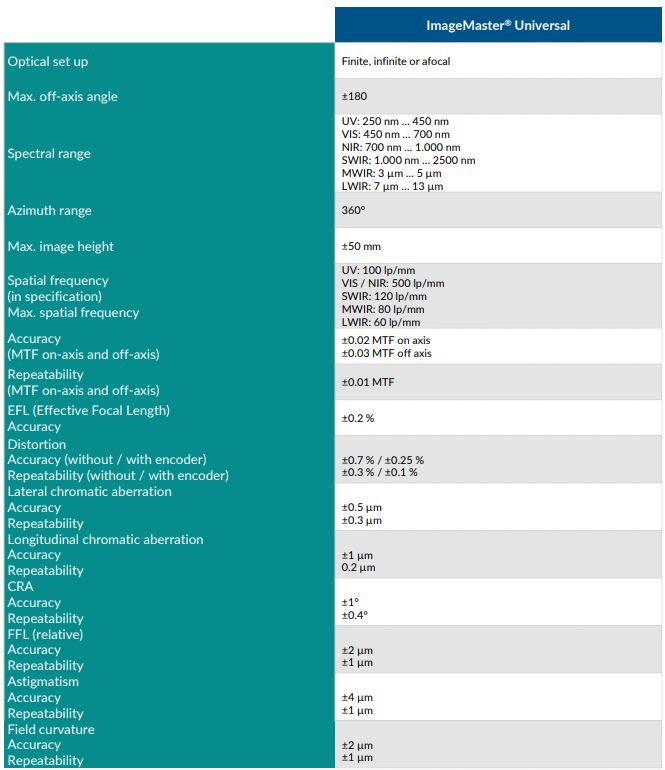

測定内容

・MTF - 軸上、軸外、Saggital面、Tangiential面
・EFL(有効焦点距離)、有限共役点での光学系倍率、 FFL(フランジバック)
・MTF vs. 空間周波数、MTF vs. 像高、MTF vs.ディフォーカス、MTFvs.像高vs.ディフォーカス
・非点収差、像面湾曲、光学ディストーション、焦点深度、軸上・倍率色収差
・Zemax,CodeVデータとの比較用テキストデータ形式及び専用エクセルマクロ解析

ImageMaster® Universal
