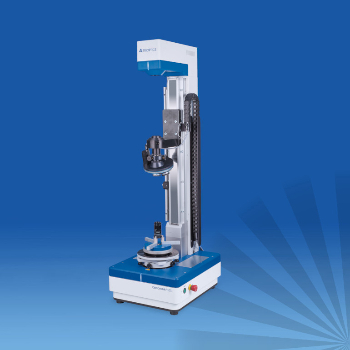

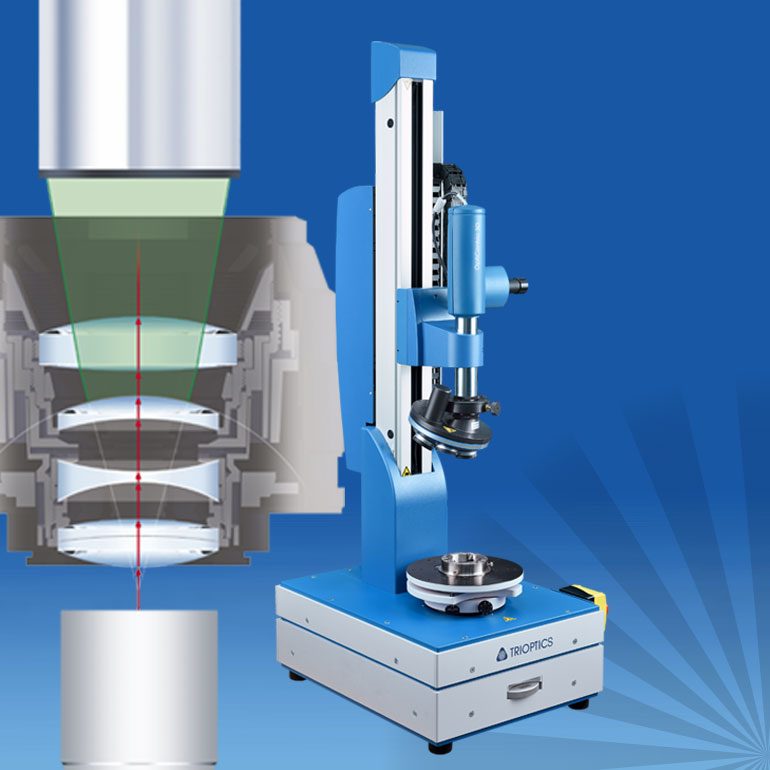

OptiCentric 3D

OptiCentric® 3D

自動光軸偏芯、中心厚、面間隔測定装置

OptiCentric 3Dは、OptiCentricシリーズ、最高傑作です。量産向けでも開発向けでのどちらでも使用できます。
光軸偏芯(10面程度)は1分以内、レンズ中心厚と間隔測定は15秒以内に測定します。

OptiCentric®とOptiSurf®の機能を1台に集約

2つ測定機が一台に集約されたメリットの多い構造です。
●OptiCentric (Airbearing Type)
組レンズの面間偏芯
組レンズの光軸解析

●OptiSurf (LCI 100~800)
組レンズ内のレンズ個々の中心厚
組レンズ内のレンズ間の空気間隔

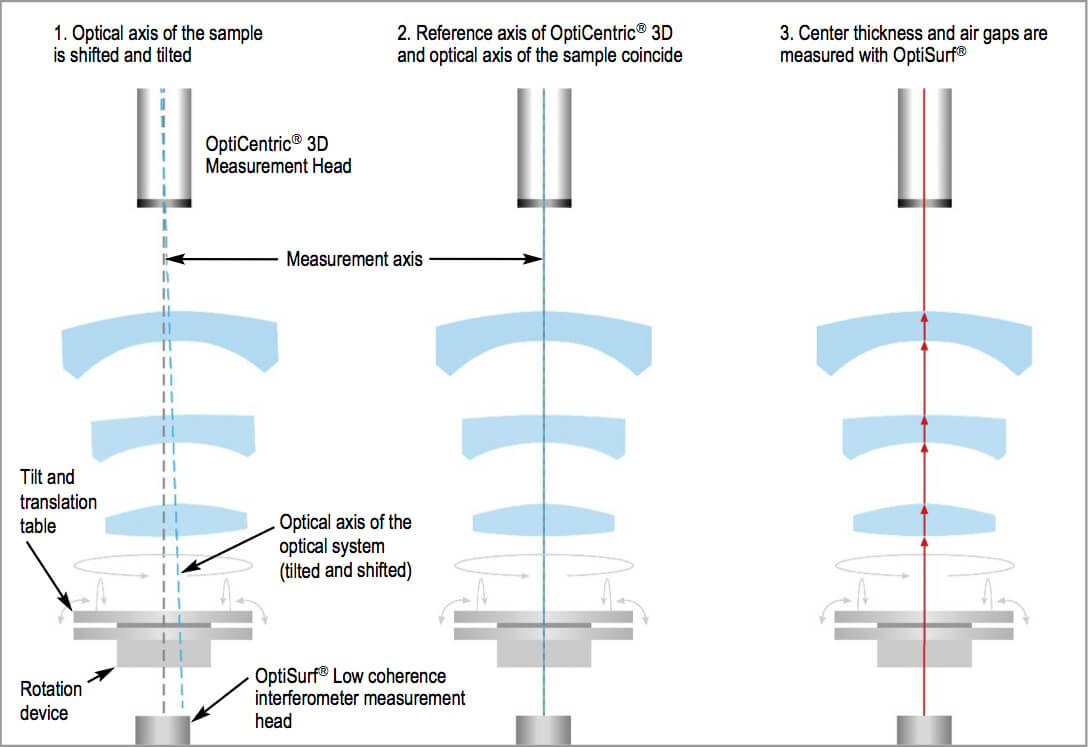

Fig. 10: OptiCentric® 3D, the different steps of the measurement process

Fig. 10: OptiCentric® 3D, the different steps of
the measurement process

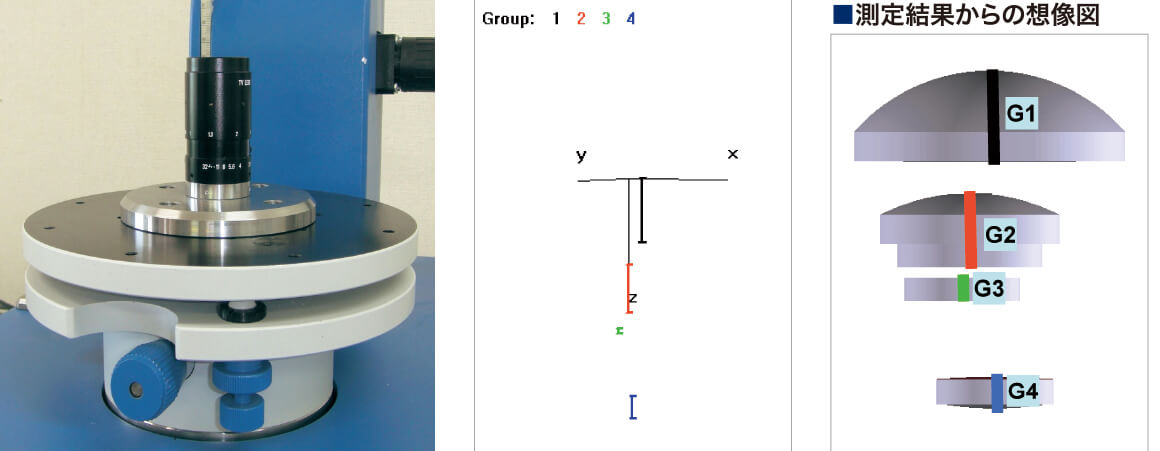

三次元光軸解析

G1〜G4までの4つのグループに展開、G2は貼り合わレンズの最適軸を取り、それ以外は単レンズの光軸で計算、各光軸のシフトとチルトが表示される。

三次元光軸解析

三次元光軸解析
