OptiCentric® 100/300

高精度面間偏芯測定装置

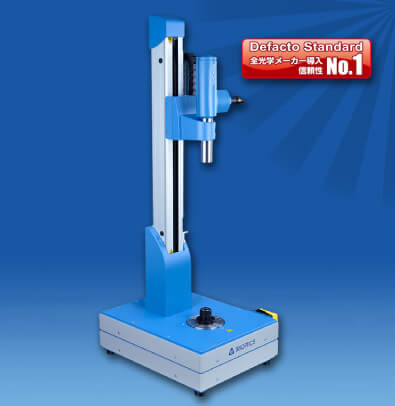

OptiCentric®100

▲OptiCentric®100

高精度かつ簡単に単レンズ及び組レンズの各面の偏芯を測定します。

測定対象
単レンズ - 透過、反射偏芯、成形レンズのディセンタ、金型コアの偏芯、ウェッジなど。
組レンズ - 3群構成のDSC,モバイル用非球面レンズユニット、プロジェクター、交換レンズなど。

解析内容
ディセンタ解析ソフト
ベストフィット軸(任意の光軸)からの各面の偏芯座標への展開
シュミレーション(偏芯感度)に基付きWeightを付けた偏芯結果への展開

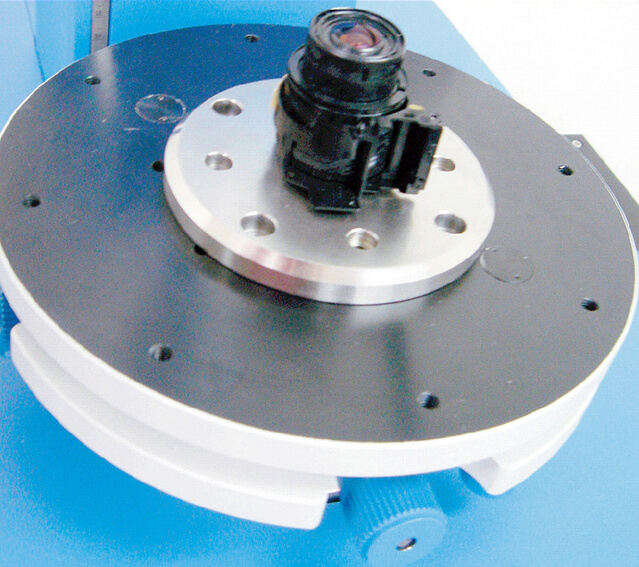

エアーベアリング回転テーブル 被検試料:デジタルカメラユニット

▲エアーベアリング回転テーブル
被検試料:デジタルカメラユニット

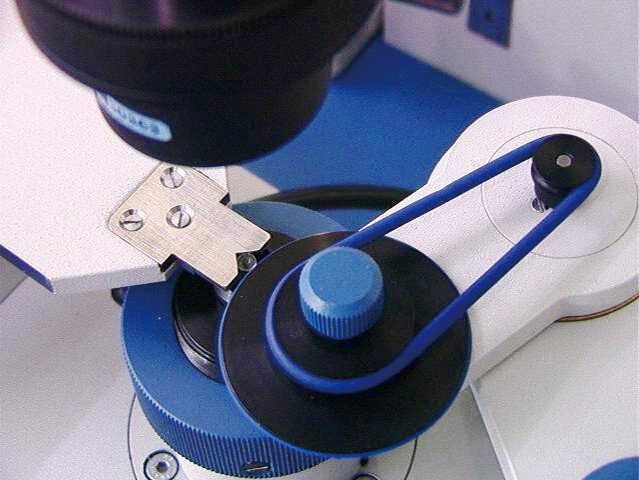

真空吸着回転テーブル 被検試料:GM単レンズφ3mm

▲真空吸着回転テーブル
被検試料:GM単レンズφ3mm

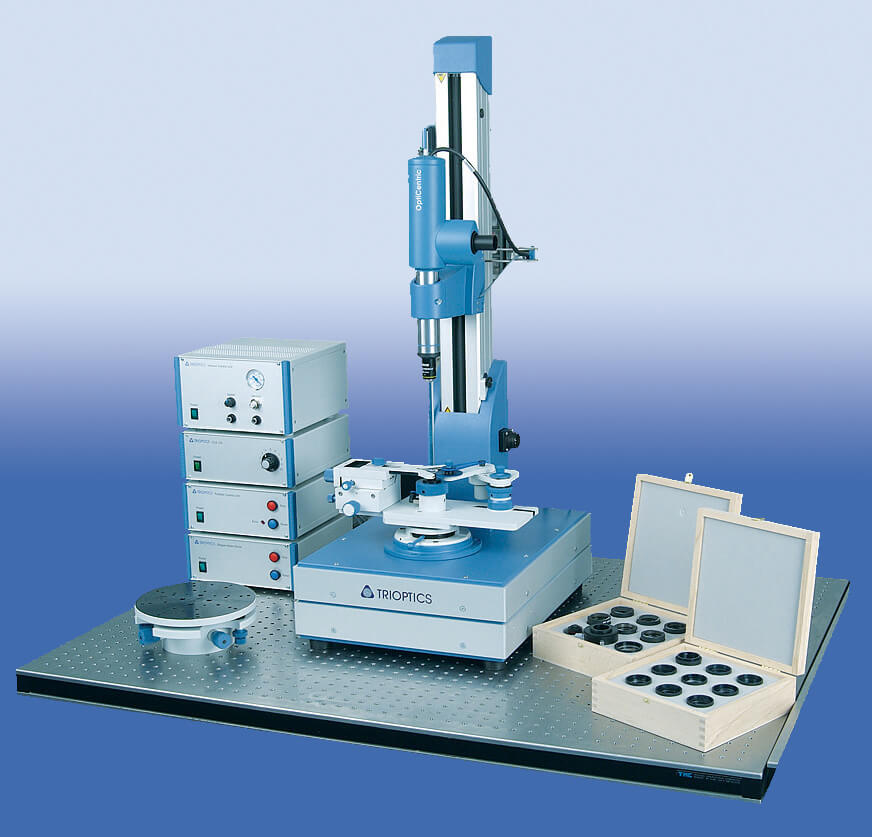

OptiCentric® 100本体

▲OptiCentric® 100本体
+エアーベアリング回転オプション
+真空吸着回転テーブルオプション
+測定レンジ拡張オプション(対物レンズ9個セット)
+対物レンズアダプター

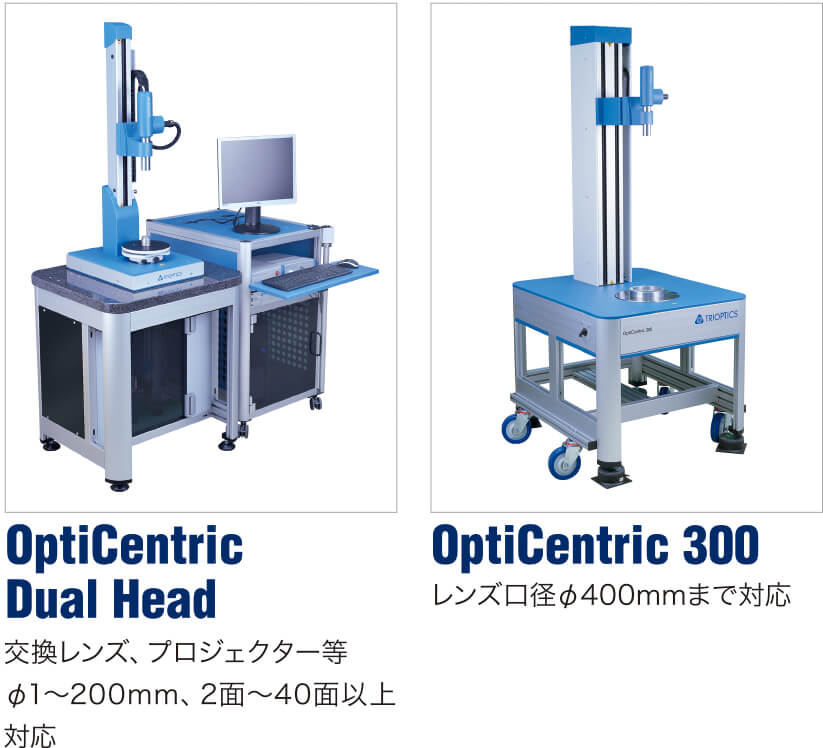

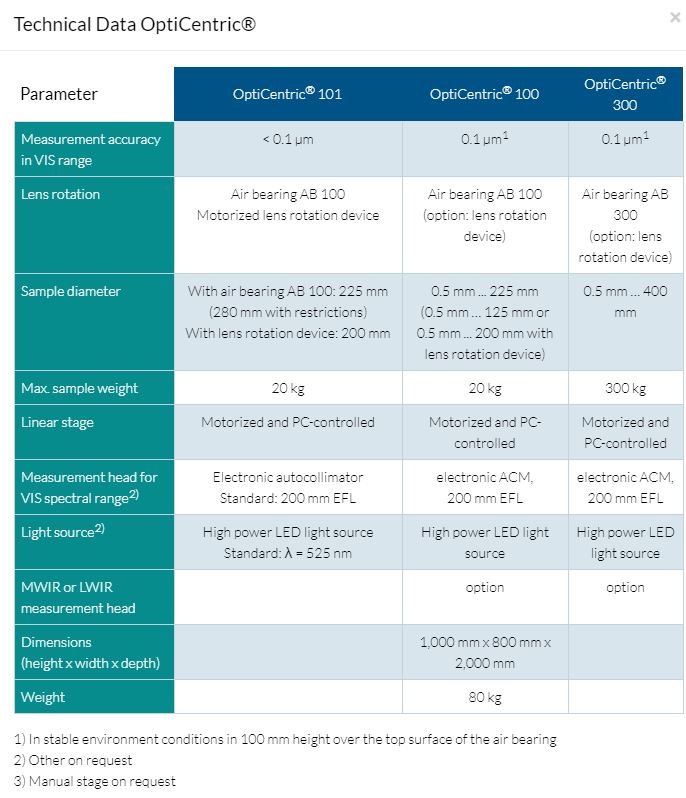

OptiCentric®シリーズ

様々な被験レンズの種類に対応したシリーズをご用意

OptiCentric®シリーズ

Software

Software

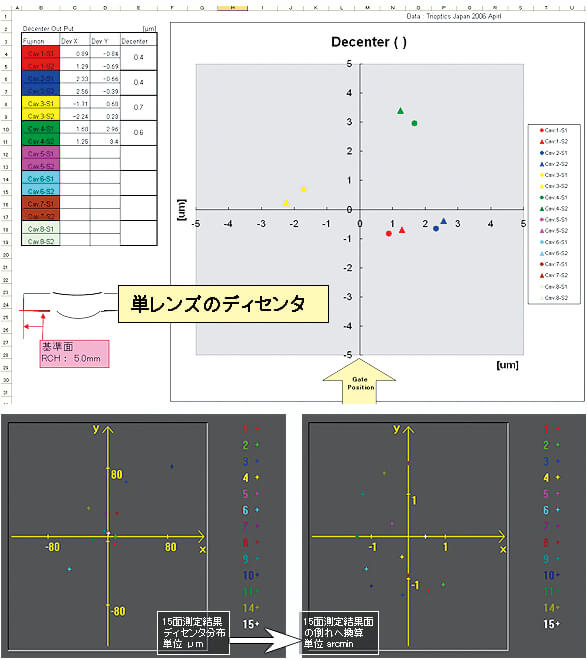

Decenter 解析
ディセンタ測定結果から偏芯の原因が解明される
⇒成形機修正へのフィードバック
透過・反射偏芯では解明できないことが明らかに
⇒新たな評価から最終的像質(MTF)の改善

OptiCentric® 101 新型 高精度偏芯測定装置
