OptiSpheric® AF 500 INV

自動光学定数測定装置

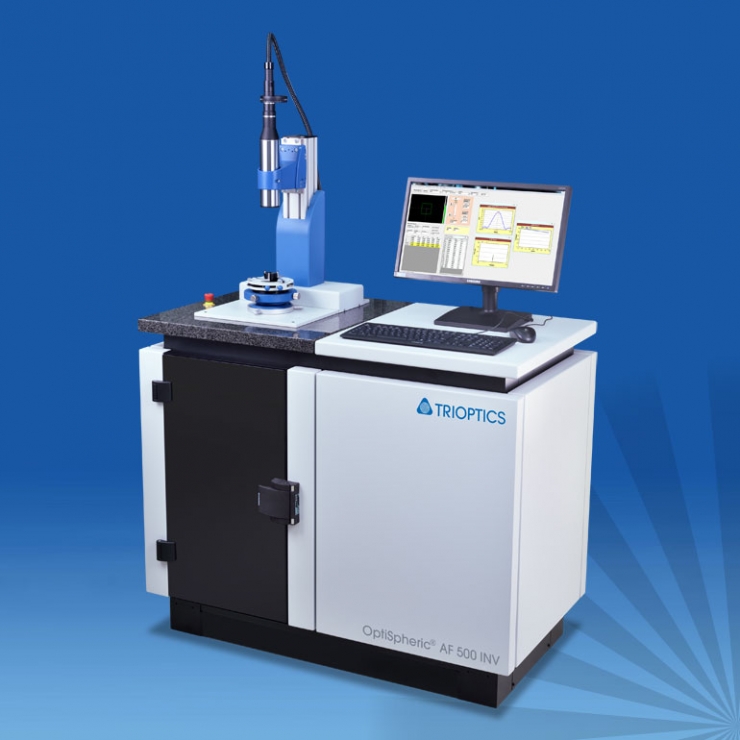

OptiSpheric®AF 500 INVは、カメラレンズの生産用に、フランジの焦点距離と有効焦点距離を測定するために特別に設計されたコンパクトな測定システムです。 顧客固有のサンプルレセプタクル(通常はバヨネット接続)と振動を減衰するグラナイトテーブルを使用しています。

OptiSpheric® AF 500 INV
Lens Diameter (1)5 mm … 75 mm
EFL, relative MTF: Range+5 mm … +500 mm (3)
EFL, relative MTF: Measurement accuracy (2)5 mm … 25 mm: 0.1 % … 0.3 %
25 mm ... 500 mm: 0.03 % … 0.1 %
500 mm … 1000 mm: 0.05 % … 0.3 %
EFL, relative MTF: Measurement timeFirst measurement: 5 s … 8 s
Consecutive measurements : 3 s … 5 s
BFL, FFL, Radius: Range+5 mm … +490 mm
BFL, FFL, Radius: Repeatability (2)0.02 to 0.2 %
BFL, FFL, Radius: Accuracy (2)0.03 to 0.3 %
MTF up to 150 lp/mm: Range5 mm … 75 mm EFL
MTF up to 150 lp/mm: Test Modeaxial MTF measurement
automatic auto focus
MTF up to 150 lp/mm: Spatial frequency0 lp/mm … 500 lp/mm
MTF up to 150 lp/mm: Repeatability (2)1 %
MTF up to 150 lp/mm: Accuracy (2)2 %
Wavelength546 nm (4)
