ProCam® AlignSmart

ProCam® AlignSmart

カメラモジュール組立・評価装置

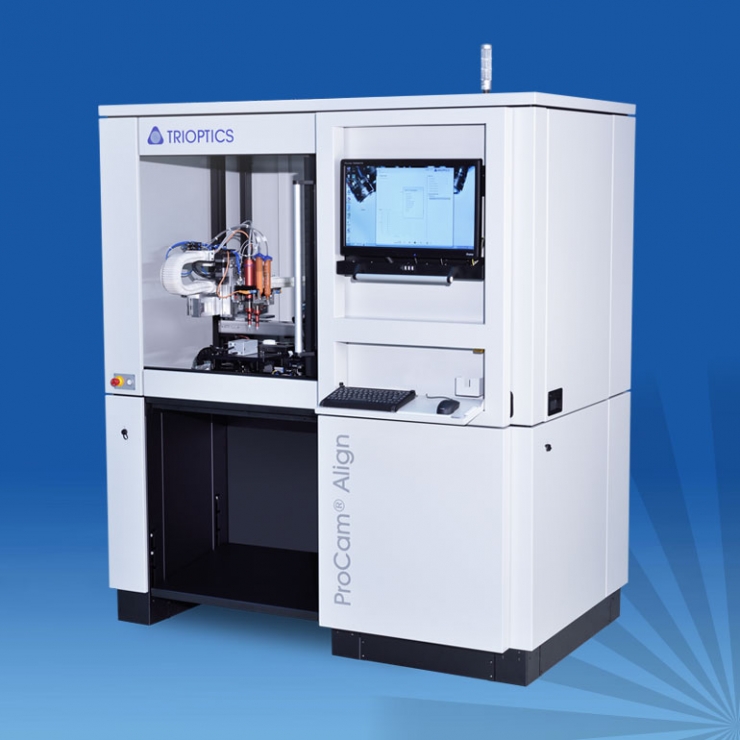

ProCam® AlignSmart

ProCam®Alignは、カメラモジュール製造における、アクティブアライメント(調整)、組立、画像性能(MTF、カラーテスト、センサーテスト)の評価までの全工程を行います。光学系およびセンサーの高精度なアクティブアライメントは、高精度なカメラモジュールの製造においてますます重要になっています。
ProCam®のレンズアセンブリは、まずイメージセンサーを最適な位置へアライメントを行い、続いて、自動接着および硬化プロセスまで実施します。軸・方位は、ユーザの要求仕様に応じ、ミクロンの精度で最大6軸まで行うことができます。また、ProCam®は柔軟性の高いモジュラー構造になっており、ユーザの使用するアプリケーションにあわせてシステム構成を容易に変更・選択することができます。

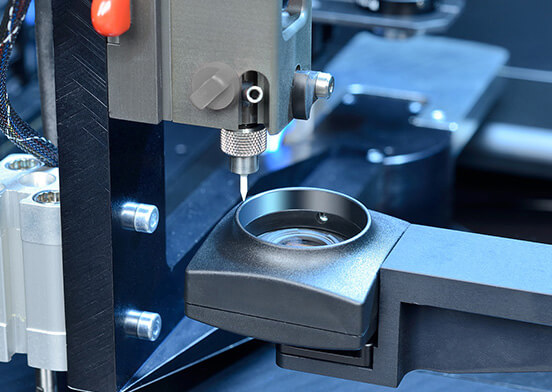

Integrated gluing process

▲Integrated gluing process

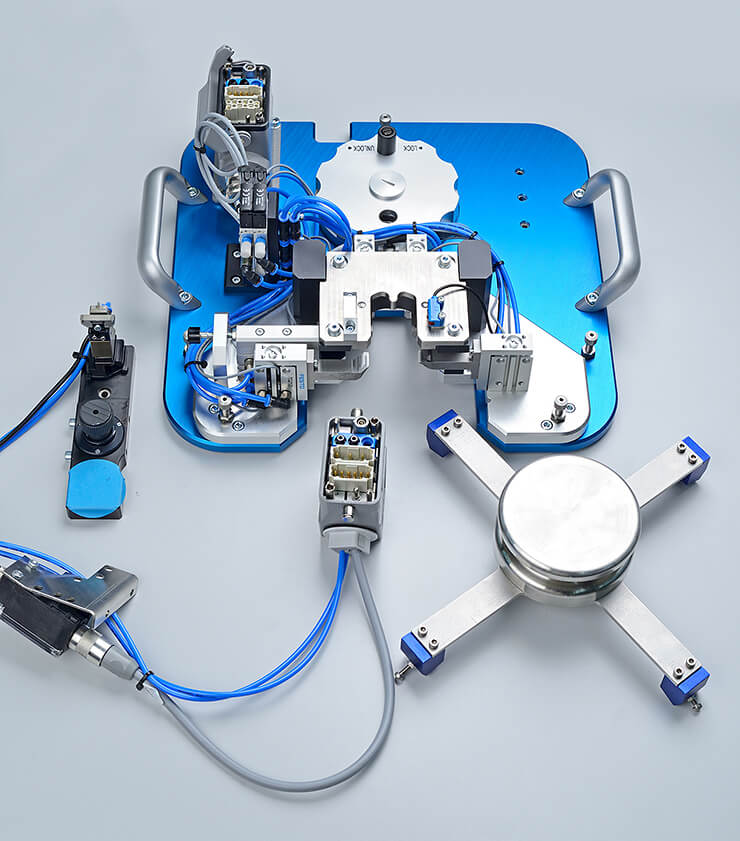

Exchange unit for the production of one type of camera module

▲Exchange unit for the production of
one type of camera module

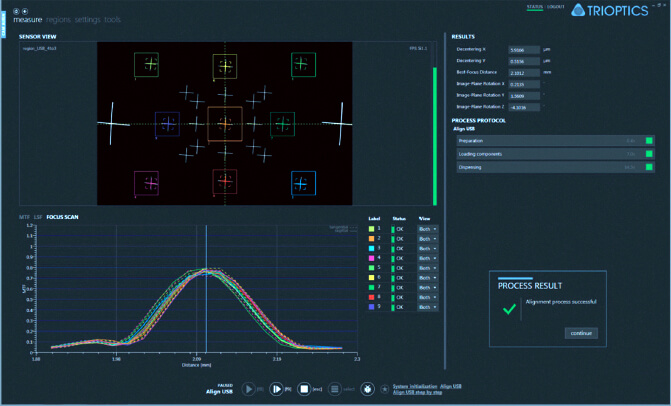

ProCam Software

▲ProCam Software

ProCam Software

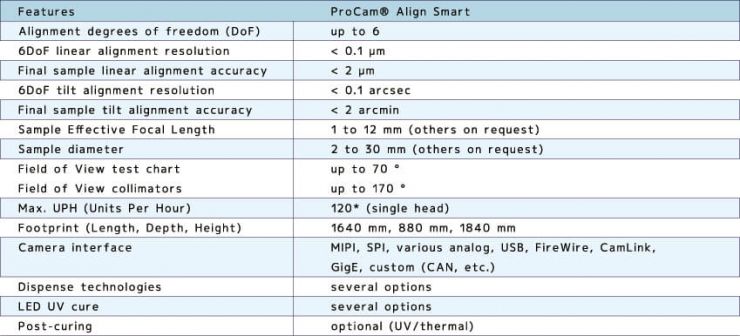

Technical data

製品カタログ日本語版
更新日: 2016/10/10
