TriAngle HiSpeed

TriAngle® HiSpeed

電子式高速PSDオートコリメータ

上:TA 300 高精度電子式LEDオートコリメータ
下:HS 200 超高速レーザーオートコリメータ

TriAngle HSシリーズでは、受光部にPosition Sensitve Detector を使いリアルタイムに、X,Y, Angle を測定します。測定周波数は、最大10KHz まで任意に選択できます。PSD で検出した信号はアナログ信号のまま取り込むこともデジタル変換した状態でも取り込めます。デジタル変換した信号はUSB を介しパソコンで取り込み、専用のOptiAngle ソフトを使い絶対角、相対角、透過偏角、ウエッジ角などの任意の測定プログラムから測定~保存まで行います。
ユーザにてMatLab やLabView などの解析ソフトを使いTriAngle HS の測定生データを取り込みプログラミング開発されるユーザへもTRIANGLE_SDK.DLL の提供も可能です。

TriAngleHiSpeed

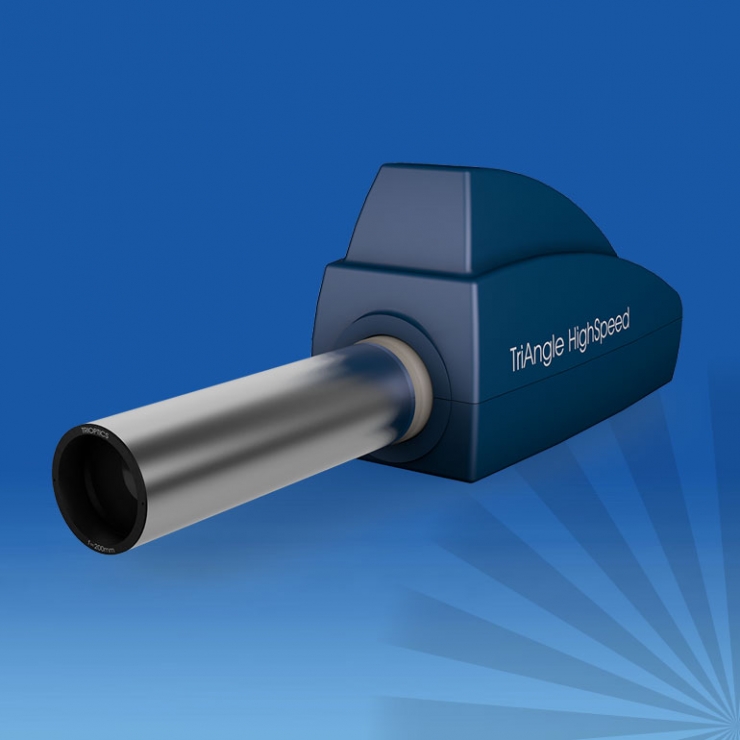

▲TA HS 300-38(クランプ径φ38、全長420mm)

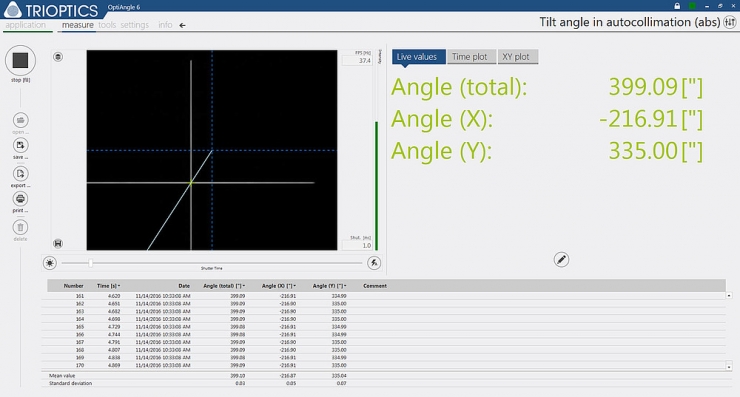

ソフトウェア画面(OptiAngle 5)

ソフトウェア画面(OptiAngle 5)

ソフトウェア画面(OptiAngle 5)

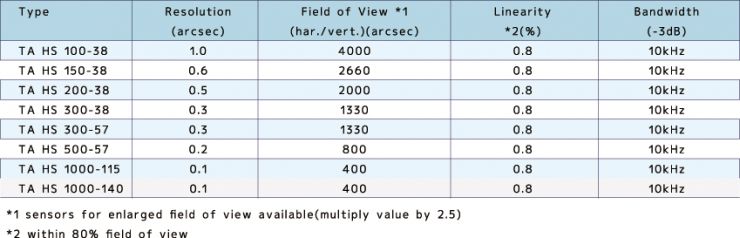

TAシリーズ仕様表

製品カタログ日本語版

更新日: 2016/10/10
