OPTICAL TESTING INSTRUMENTS DEFACTO STANDARD

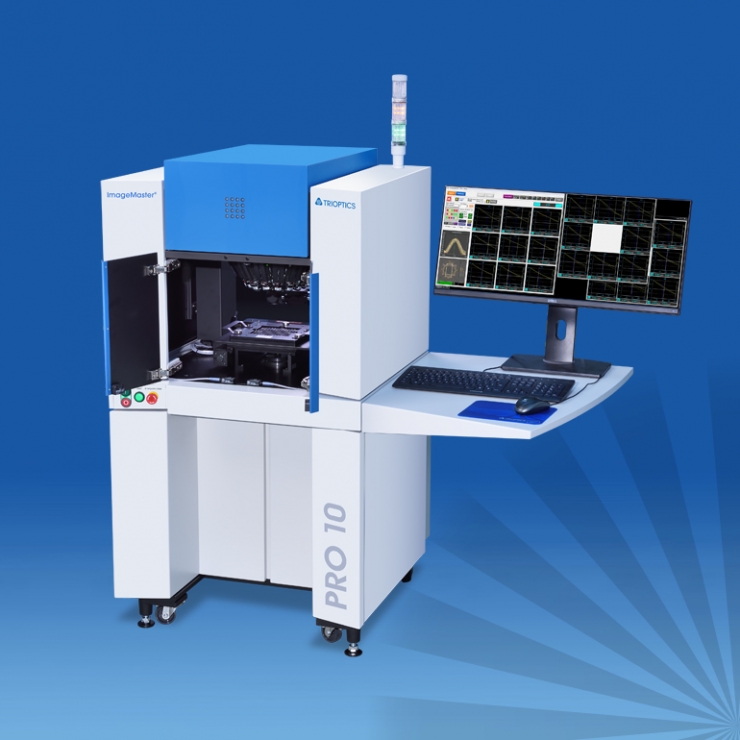

ImageMaster® Pro10

最新式 超高速・高精度MTF測定装置

モバイルフォンレンズをはじめとした小型レンズの量産現場ではより高速・高精度処理が求められています。ImageMasterPRO10はより高精度な機械部品の利用やソフトウェアの改良を行い、IMPRO9より15%の生産性の向上を実現しました。さらに、様々な空間周波数での測定やRGB測定などの新しい測定機能も追加されています。

主な特徴

測定項目

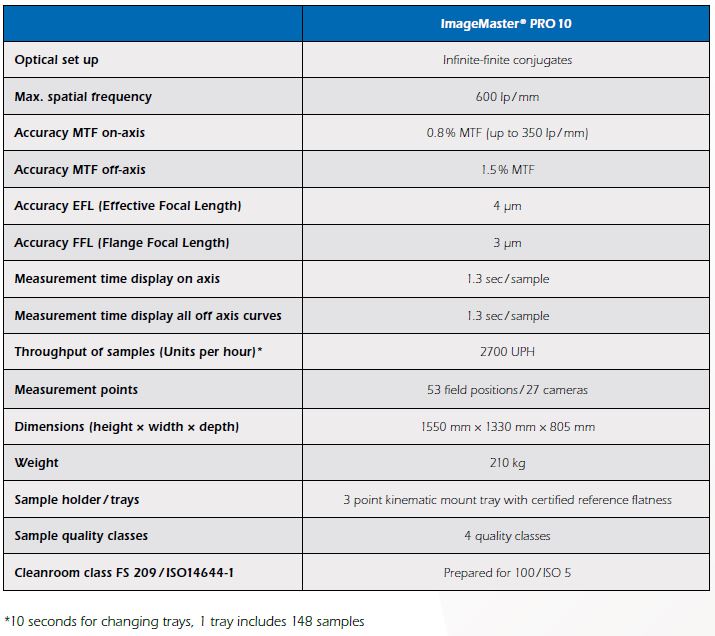

●Less than 1.3 seconds measuring time per sample or 2700 UPH
●Measurement time independent from amount of cameras and measurement parameters
●Excellent accuracy: 1.5% MTF off-axis
●Measurement traceable to international standards
●Outstanding quality of components
●Vibration insulated measurement chamber
●Up to 49 measurement points in 27 field positions (cameras)
●Cleanroom compatible

MTF on and off axis
MTF at best lens performance (tilt correction)
Multi frequency MTF measurement
Effective Focal Length (EFL)
Flange Focal Length (FFL)
Field curvature
Tilt of image plane
Depth of Focus DOF
Best focus position
Astigmatism
Relative distortion
Chromatic aberrations
