OptiCentric® AsphereCheck

OptiCentric® AsphereCheck

高精度偏芯測定装置 + 非球面軸測定オプション

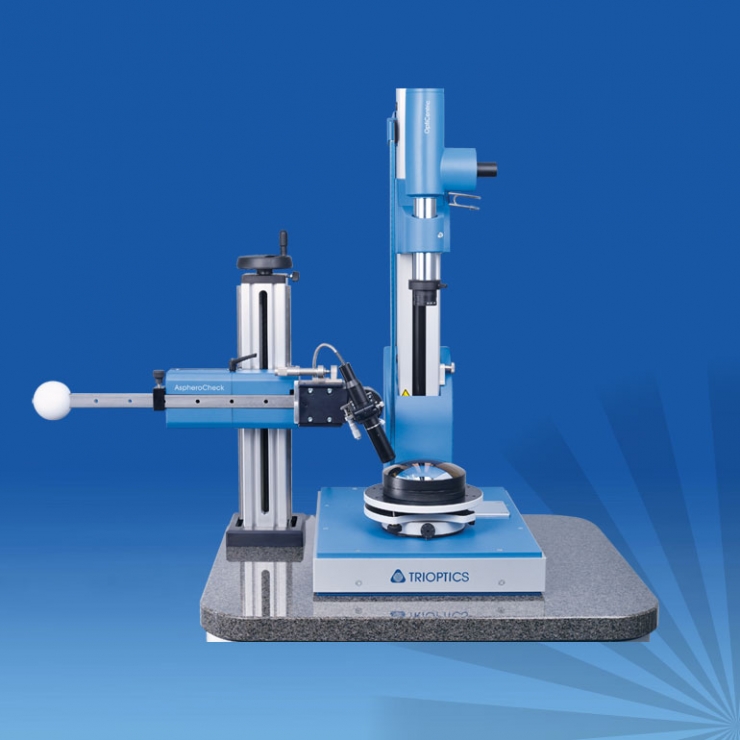

OptiCentric® AsphereCheck

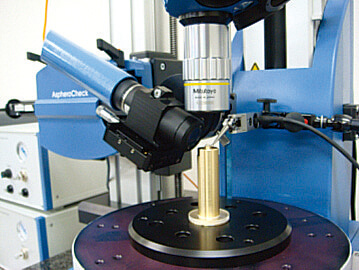

試料台と回転ステージ

試料台と回転ステージ

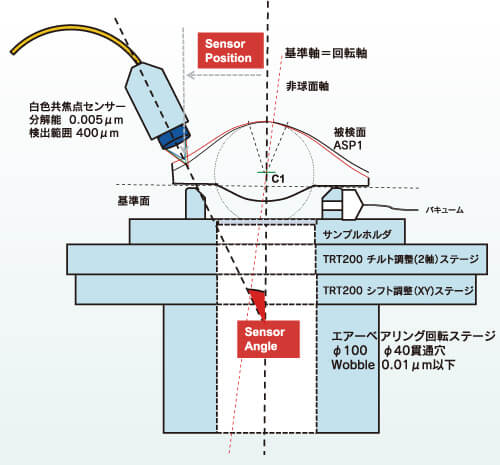

非球面軸の倒れを非接触、高精度、簡単に測定します。基準軸の選択はメカニカル基準もしくは光軸基準のどちらかを任意に決定でき、基準軸を回転軸に合わせる必要もなく、測定作業に熟練を要しません。自動測定のOptiCentric®測定装置本体により基準軸を決定し、共焦点クロマティックセンサーにて基準軸に対する非球面軸の倒れを測定します。測定結果は、チルト角度(arcmin)および、方位x-z/y-zの結果で表示されます。

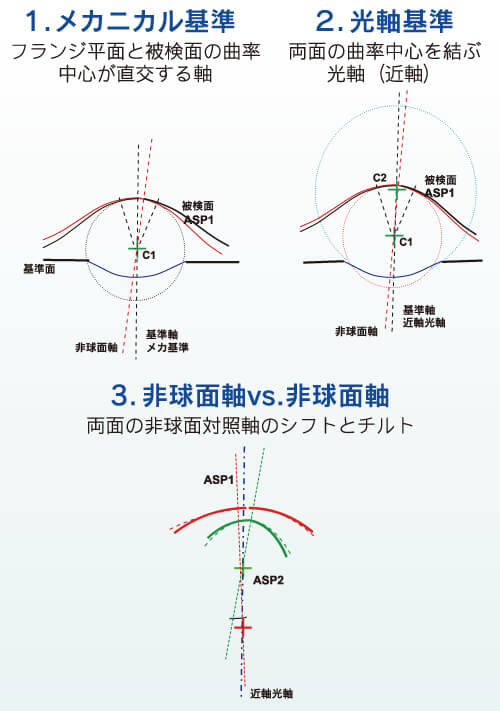

非球面軸測定の基準軸

非球面軸測定の基準軸
