iQ-LED

調光可能なLED光源

オールインワン光源でカスタムスペクトルを生成

iQ-LED技術*は、管理されたラボ環境にて各種の光源を再現することができます。第2世代のiQ-LED技術(iQ-LED V2)は、Image Engineering社の多くの照明装置に用いられ、より正確なカメラの特性評価や校正のためにほとんどすべての光源を再現することが可能です。

主な特徴:

・スペクトル調整可能な光源
・20の独立したスペクトルチャネル

・最大128 kHzの高周波パルス幅変調(PWM)
・スペクトル範囲 380 ‒ 820 nm
・PC無しで直接デバイスにて管理可能
・複数のiQ-LEDデバイスに接続可能
・温度制御による長時間の安定性
・温度制御による短時間の高照度およびスペクトル安定性


高度な画質評価が可能

iQ-LED技術*は、スペクトルの異なるLEDから放出される放射光の光混合によりカスタムスペクトルを生成することができます。標準モジュールは、10x10cmのボード上の41個の高出力SMD-LEDから生成された20の異なるチャネルで構成されています。

iQ-LED技術は、iQ-LEDソフトウェア(iQ-LED制御用専用ソフトウェア)とNISTトレーサブルな校正済みスペクトロメーターを使用して、スペクトルを校正および正確に生成します。正確に校正されると、光源はデバイスに保存され、PC無しで使用できます。 最大44種類の光源と1種類のシーケンスがデバイスに保存できます。


*本ページに記載されているiQ-LED技術概要は、Image Engineering社のすべてのiQ-LEDデバイス(iQ-LED搭載製品)に適用されます。iQ-LED搭載製品個別の情報は以下のリンクより各製品ページをご参照ください。

既存のプログラムに組み込んでご利用いただく場合には、iQ-LEDデバイス全製品で使えるiQ-LED API(C++API、C API)を提供しています。

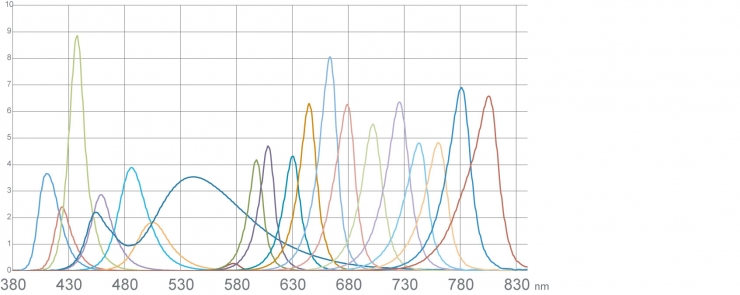

20の独立したスペクトルチャネル

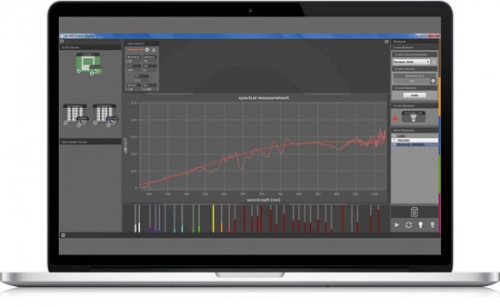

iQ-LEDソフトウェアメインスクリーン
(32種のスペクトルチャネル)

動画による製品紹介

 英語音声付きの動画は、YouTubeの字幕自動作成・翻訳機能を利用して、日本語字幕を表示することも可能です。
 ※システムの音声認識による字幕作成、自動翻訳のため、メーカーによる正確な情報ではありませんのでご了承ください。
 【パソコンの場合】
  英語字幕:
  画面右下の「字幕」アイコンをクリック → 「字幕」アイコンの下に赤線が表示され、字幕がオンになります。
  日本語字幕:
  英語字幕をオンにし、「設定」アイコンをクリック →「字幕」を選択 →「自動翻訳」を選択 → 一番下の「日本語」を選択



・iQ-LED技術およびiQ-LED搭載製品の紹介

・iQ-LED 主な機能 Part 1:カスタムスペクトルの生成と保存方法

・iQ-LED 主な機能 Part 2:小型分光計EX1(現在はEX2へ移行)を使用したスペクトルの測定、テストシーケンスの概要およびキャリブレーション手順

・iQ-LED技術の概要

iQ-LED搭載製品ラインアップ

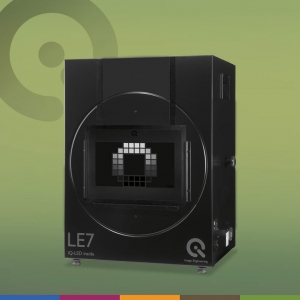

LE7
透過チャート用照明装置(積分球)

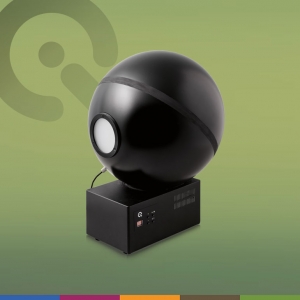

CAL1
積分球光源

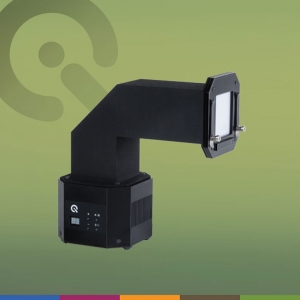

CAL2
小型光源

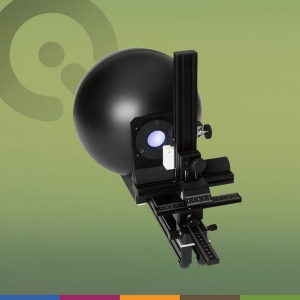

CAL3
積分球光源(広角レンズ向け)

CAL3-XL
積分球光源(大型広視野カメラ向け)

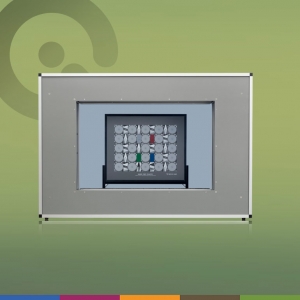

iQ-Flatlight
拡散ライトパネル

iQ-Chart Box
反射式チャート測定用
コンパクト照明装置

lightSTUDIO-L
視覚解析用照明付き
実シーンボックス

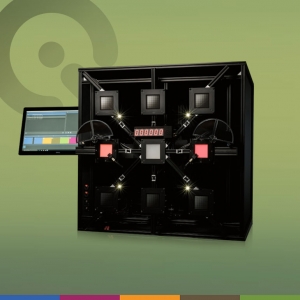

DTS - Dynamic Test Stand
ADASカメラシステム評価用
完全自動テストスタンド

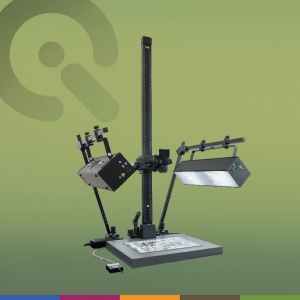

iQ-Multispectral
アーカイブ用マルチスペクトル照明装置
