iQ FOV BOX

高視野角カメラ 高精度分解能検査装置

高視野角カメラの高精度分解能検査には特殊なソリューションが必要です。iQ-FoV Boxは画質の分解能を測定する自由度の高い機器です。テストチャートを自由に配置できるのでテストパターンの歪みを最小にでき、斜めエッジの解析を可能とします。規定された2種の設定を使うことによりiQ-Analyzerで解析を自動的にできます。

主な特徴:

  • 視野角180°までの魚眼カメラ用
  • テストチャートの自由な設置
  • 調光可能
  • カメラの高精度設置
  • 動作原理高視野カメラのテストボックス
    (マイクロスペクトロメーター付)、
    ソフトウェア込み

    光源18 W蛍光管 8本 / 950, 調光可能 D50
    拡張アーム稼動域
    (奥行き / 高さ)
    75 cm / 15 cm
    回転範囲ピッチ:+/-15° ヨー:+/-170°
    (リモートコントロールによる自動調整可)
    ロール回転範囲+/- 10° (マニュアル調整)

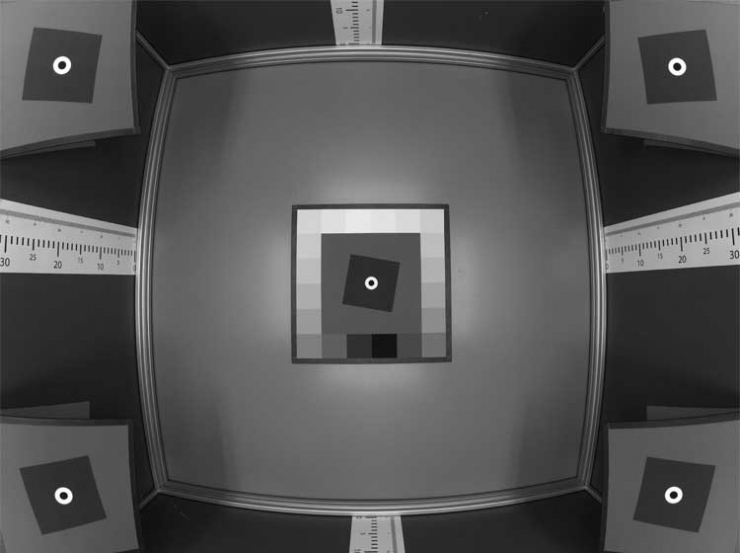

    ▲測定用ターゲットを設定した状態の内部
